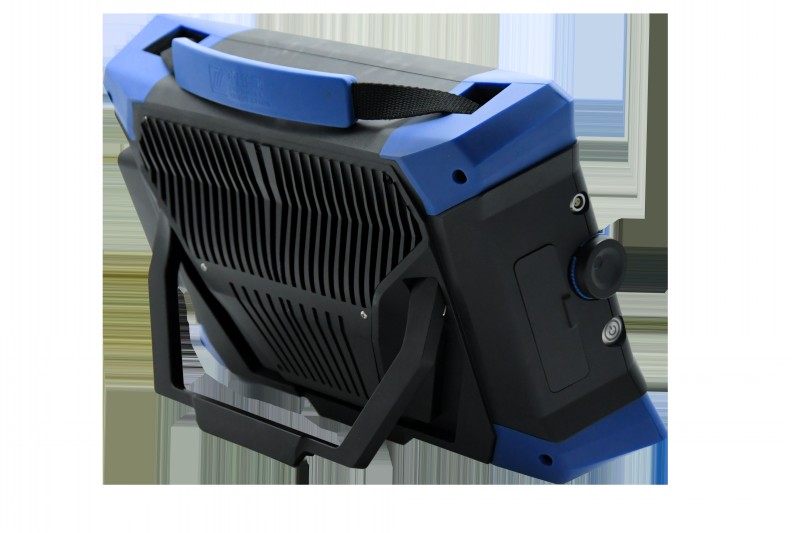

HS PA30-X相控阵探伤仪 - 图片 2

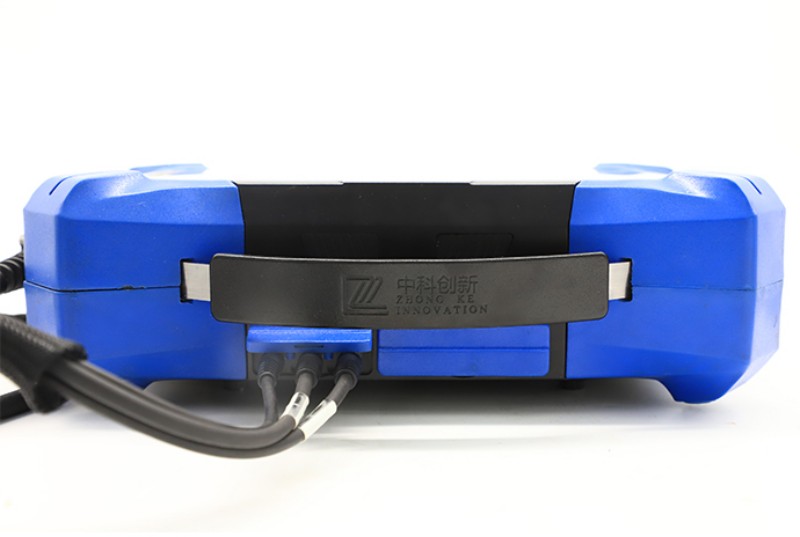

HS PA30-X相控阵探伤仪 - 图片 3
HS PA30-X相控阵探伤仪 - 图片 4
HS PA30-X相控阵探伤仪 - 图片 5
HS PA30-X相控阵探伤仪 - 图片 6
HS PA30-X相控阵探伤仪 - 图片 7

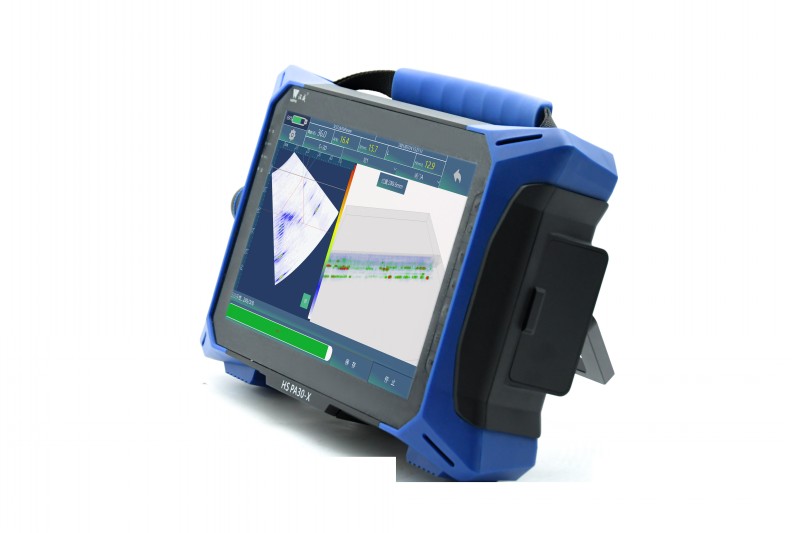

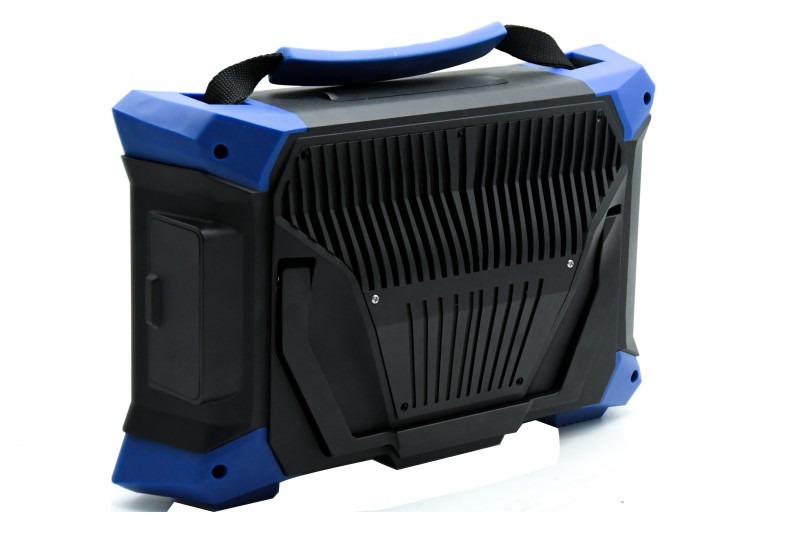

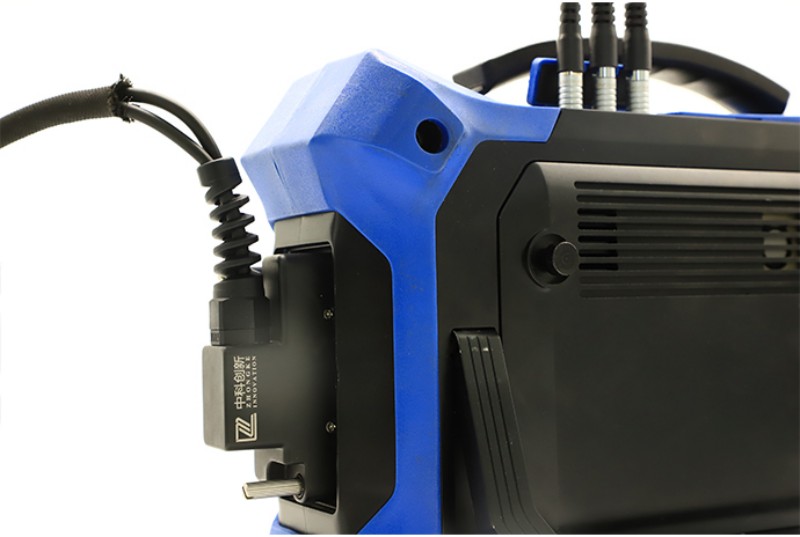

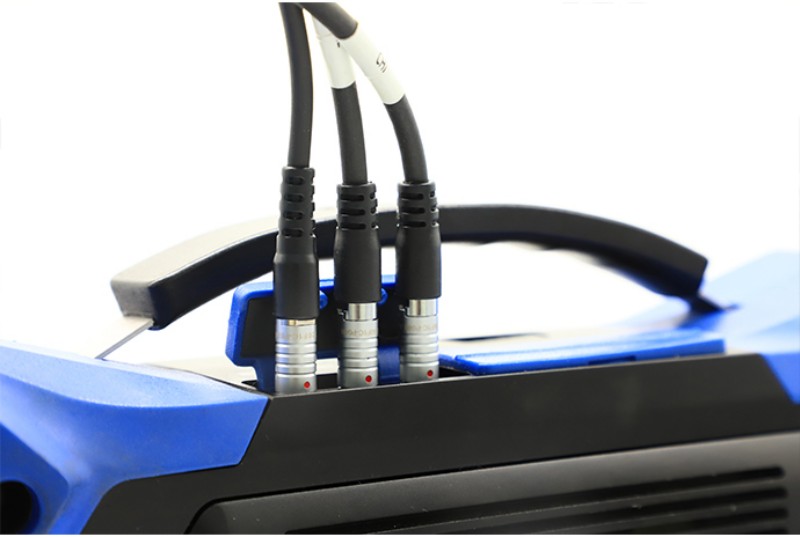

HS PA30-X相控阵探伤仪

HS PA30-X相控阵探伤仪是一种高端数字化超声波无损检测设备，通过控制多个超声波阵元的时序发射与接收，实现波束角度、焦点、扫查范围的电子可控，完成对工件内部缺陷的精准成像与定位，是目前工业探伤领域的主流先进技术。

资料下载

核心特点

  1. 检测精度高可识别微小裂纹、未熔合、气孔、夹杂、疏松等，分辨率远高于常规单探头超声波。
  2. 成像直观，易判读提供二维 / 三维图像，缺陷形态、位置一目了然，减少人为误判。
  3. 扫查效率高一次扫查覆盖大范围，无需频繁移动探头，适合复杂焊缝、曲面工件。
  4. 适应性强可检测焊缝、管材、板材、铸件、锻件、复合材料，适配复杂结构。
  5. 可记录可追溯数据可存储、回放、导出报告，满足核电、航空、压力容器等行业规范要求。
  6. 对人体与设备安全无辐射、无损伤、非接触式检测。

行业应用

HTGR弧形螺栓相控阵导波检测

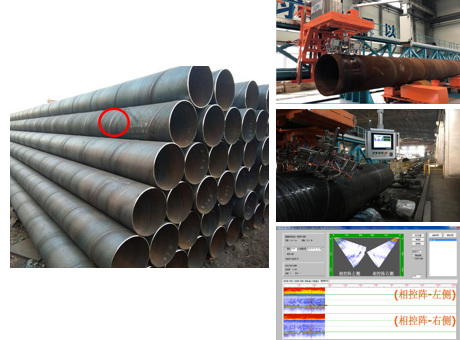

螺旋焊管焊缝超声相控阵检测系统

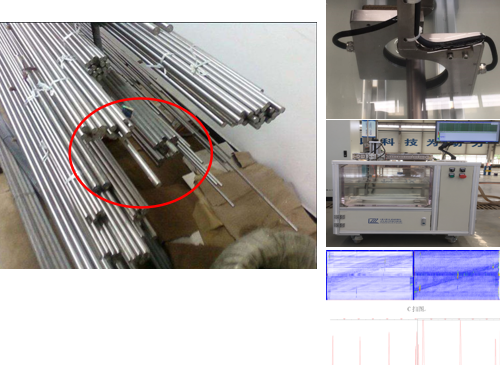

同轴阵列相控阵棒检测

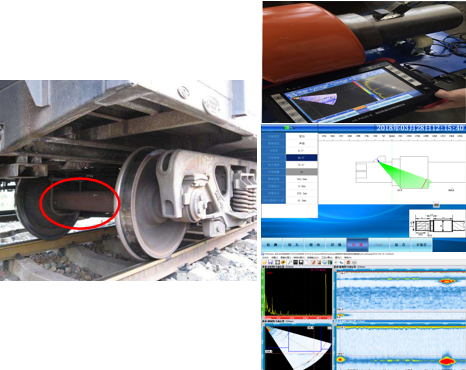

RD轴相控阵检测
蜂窝板相控阵检测

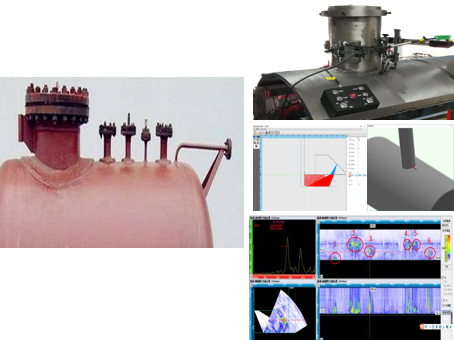

降液管角焊缝的两相阵列检测

产品参数

参数分类 参数选项 相控阵通道 常规通道
PA/UT配置 接收/发射 64/128(PR) 8通道TOFD(4对一发一收)
脉冲发生器 激励脉冲电压 50V-100V 200V-350V
脉冲形式 负方波 负方波
发射脉冲宽度 30ns-1000ns/2.5ns 30ns-1000ns可调
发射脉冲重复频率 200Hz-20KHz 100Hz-1KHz可调
发射延迟 0-20μs/2.5ns 0-655μs/ 10ns
接收器 接收延迟 0~50μs/10ns /
增益范围 80dB/0.1dB(模拟)
+30 dB/6dB(数字)		 110dB/0.1dB
数据采集

扫描与显示

 系统带宽 0.5MHz-25MHz 0.5MHz-15MHz
采样率 100MHz/16bits 200MHz/10bits
最大A扫深度 实时点数 2048
聚焦模式 常规/动态/全范围 /
聚焦类型 深度/声程/投影聚焦 /
检波 射频、正检、负检、全检 射频、正检、负检、全检
扫描类型 扇扫/线扫/复合扫 /
显示模式 A/B/C/L/S/3D A/B/C
可编程TCG 点的数量 32个
最大增益量 40dB,步距0.1dB
最大增益斜率 40dB/μs
数据存储 1TB
显示器 尺寸 12.1″
分辨率 1280×800
触摸屏类型 电容式触摸屏
I/O接口 USB USB3.0/USB2.0
以太网 1000Mb/s(USB转换器)
视频输出 HDMI
编码器 ODU-7PIN双路编码器
语言 中文/英文
电源 直流供电电压 DC24V/6A
电池 10.8V-10.67Ah
连续工作时间 ≥4小时
整机尺寸 390×245×110(mm)
整机重量 不带电池5.5kg,两块电 池1.1kg
工作温度 (-10-45) ℃(参考值)
存放温度 (-10-45) ℃(参考值)

核心特点

  1. 检测精度高可识别微小裂纹、未熔合、气孔、夹杂、疏松等，分辨率远高于常规单探头超声波。
  2. 成像直观，易判读提供二维 / 三维图像，缺陷形态、位置一目了然，减少人为误判。
  3. 扫查效率高一次扫查覆盖大范围，无需频繁移动探头，适合复杂焊缝、曲面工件。
  4. 适应性强可检测焊缝、管材、板材、铸件、锻件、复合材料，适配复杂结构。
  5. 可记录可追溯数据可存储、回放、导出报告，满足核电、航空、压力容器等行业规范要求。
  6. 对人体与设备安全无辐射、无损伤、非接触式检测。

产品参数

参数分类 参数选项 相控阵通道 常规通道
PA/UT配置 接收/发射 64/128(PR) 8通道TOFD(4对一发一收)
脉冲发生器 激励脉冲电压 50V-100V 200V-350V
脉冲形式 负方波 负方波
发射脉冲宽度 30ns-1000ns/2.5ns 30ns-1000ns可调
发射脉冲重复频率 200Hz-20KHz 100Hz-1KHz可调
发射延迟 0-20μs/2.5ns 0-655μs/ 10ns
接收器 接收延迟 0~50μs/10ns /
增益范围 80dB/0.1dB(模拟)
+30 dB/6dB(数字)		 110dB/0.1dB
数据采集

扫描与显示

 系统带宽 0.5MHz-25MHz 0.5MHz-15MHz
采样率 100MHz/16bits 200MHz/10bits
最大A扫深度 实时点数 2048
聚焦模式 常规/动态/全范围 /
聚焦类型 深度/声程/投影聚焦 /
检波 射频、正检、负检、全检 射频、正检、负检、全检
扫描类型 扇扫/线扫/复合扫 /
显示模式 A/B/C/L/S/3D A/B/C
可编程TCG 点的数量 32个
最大增益量 40dB,步距0.1dB
最大增益斜率 40dB/μs
数据存储 1TB
显示器 尺寸 12.1″
分辨率 1280×800
触摸屏类型 电容式触摸屏
I/O接口 USB USB3.0/USB2.0
以太网 1000Mb/s(USB转换器)
视频输出 HDMI
编码器 ODU-7PIN双路编码器
语言 中文/英文
电源 直流供电电压 DC24V/6A
电池 10.8V-10.67Ah
连续工作时间 ≥4小时
整机尺寸 390×245×110(mm)
整机重量 不带电池5.5kg,两块电 池1.1kg
工作温度 (-10-45) ℃(参考值)
存放温度 (-10-45) ℃(参考值)

行业应用

HTGR弧形螺栓相控阵导波检测
螺旋焊管焊缝超声相控阵检测系统
同轴阵列相控阵棒检测
RD轴相控阵检测
蜂窝板相控阵检测
降液管角焊缝的两相阵列检测
