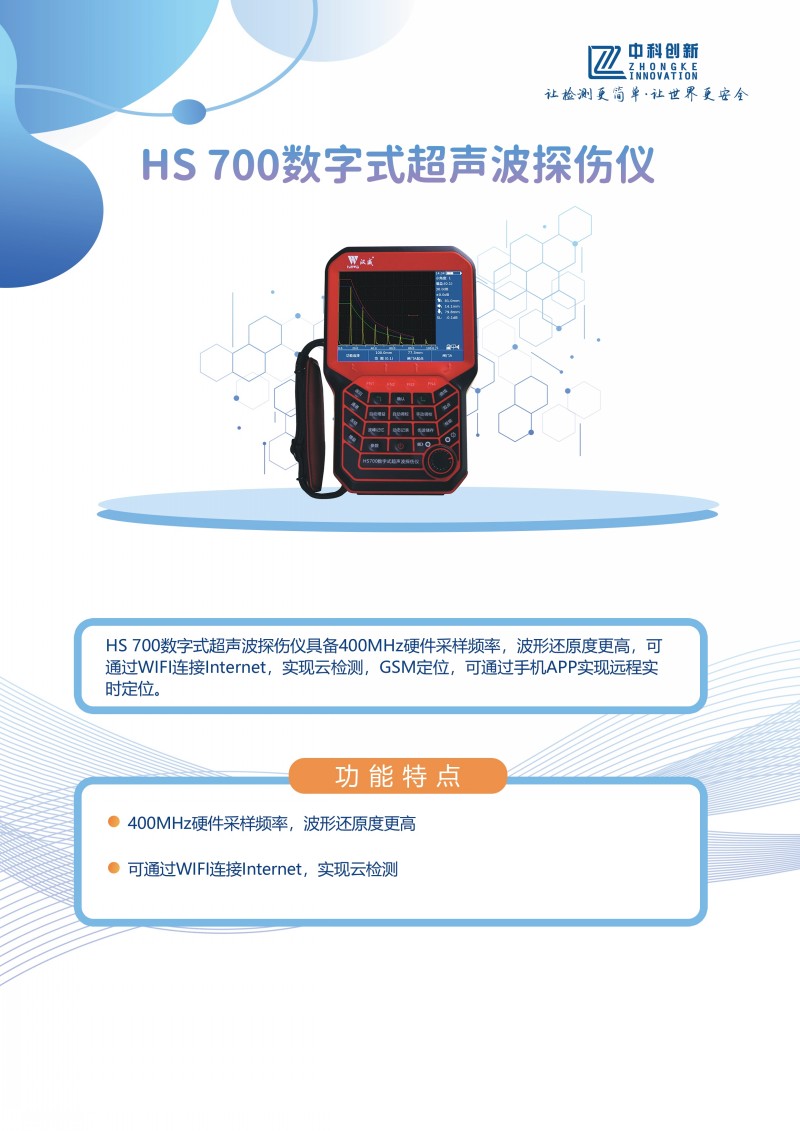

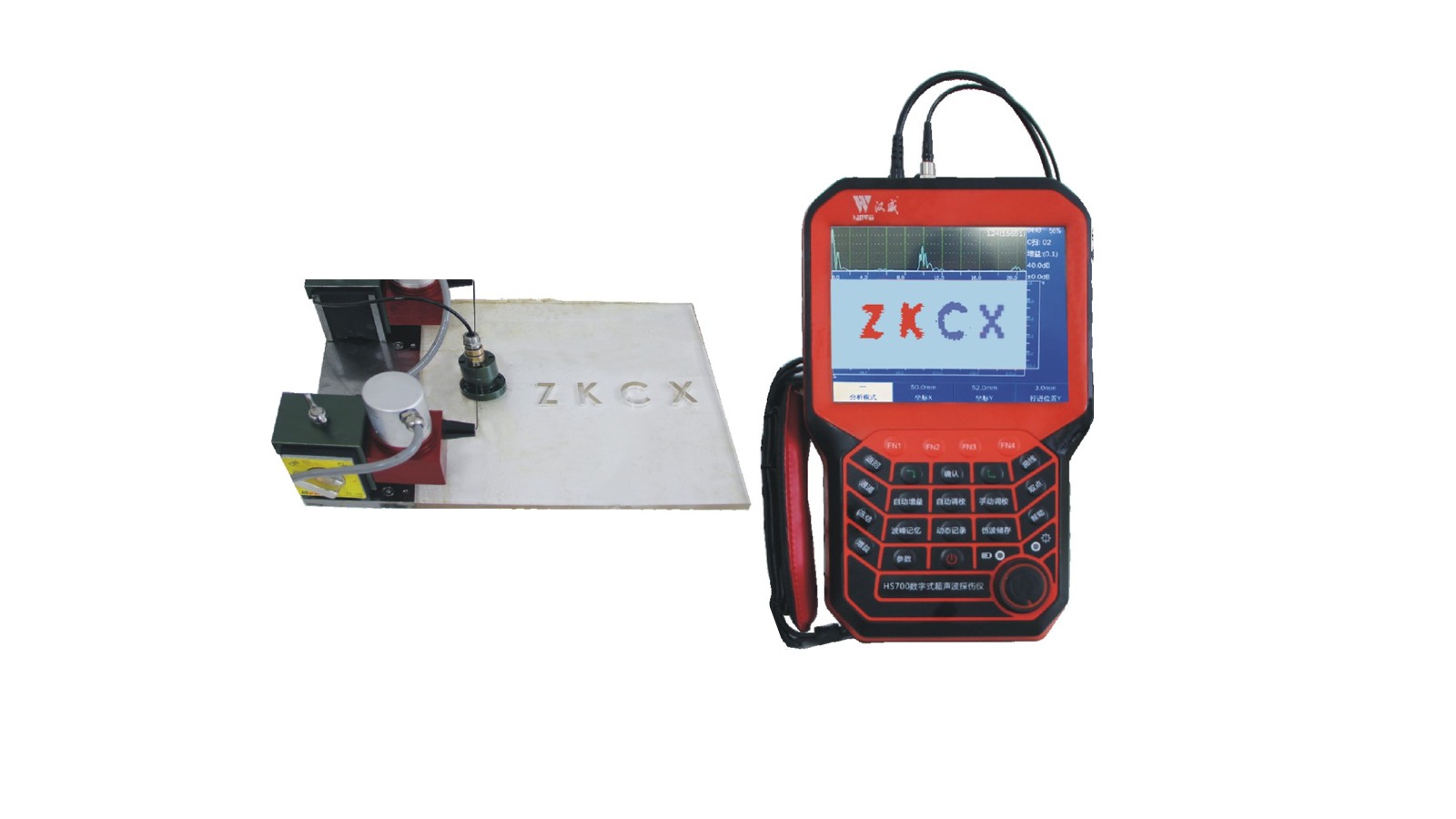

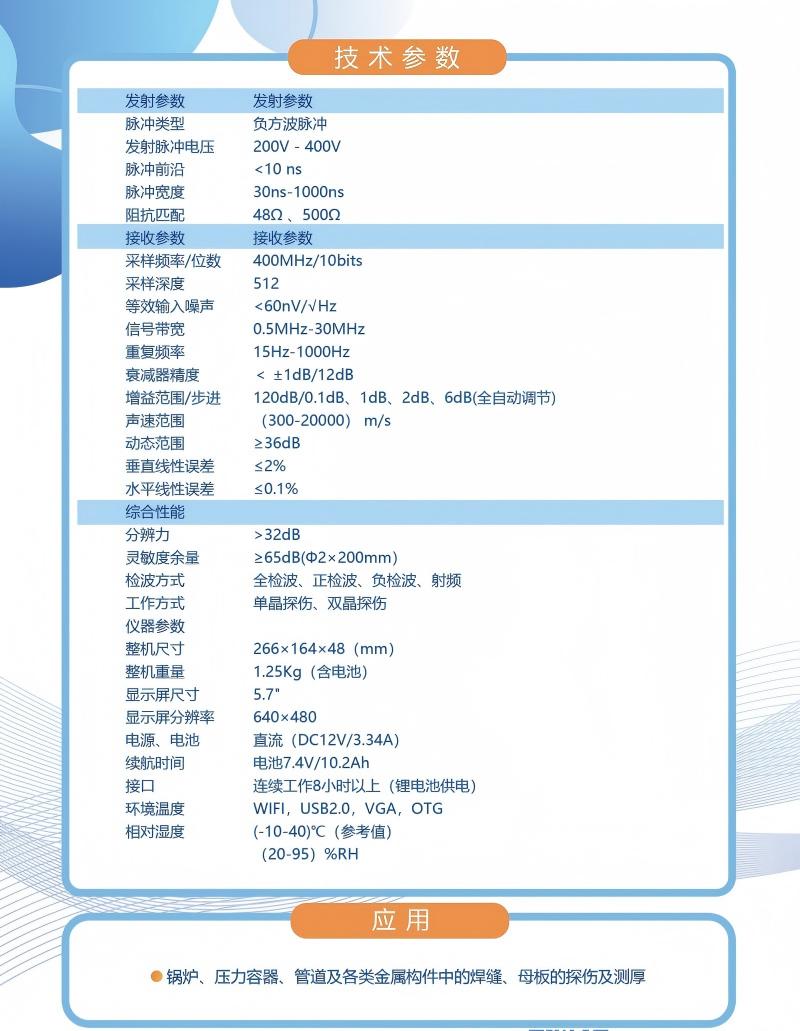

HS700数字式超声波探伤仪

一、工作原理

1. 探头发射高频超声波进入工件
2. 声波遇到缺陷或底面时产生反射回波
3. 仪器接收回波并数字化处理
4. 在屏幕上以波形（A 扫）显示，根据波的位置、高度判断缺陷位置和大小

二、主要特点

1. 数字化显示，直观清晰

   液晶屏直接显示波形、数值、闸门、报警，比老式模拟机更易读数。

2. 精度高、稳定性好

   自动校准、自动计算缺陷深度、水平距离、声程，减少人为误差。

3. 数据可存储、可追溯

   可保存探伤波形、参数、检测报告，支持回放、导出、打印。

4. 操作便捷、功能丰富

   自带 DAC/TCV 曲线、AVG 曲线、自动增益、缺陷报警、厚度测量等功能。

5. 便携耐用

   手持机身、锂电池供电，适合现场野外作业，抗干扰能力强。

6. 安全环保

   无辐射、无污染，对人体无害，可重复检测。

三、基本组成

• 主机（数字信号处理 + 显示）
• 超声波探头（直探头、斜探头、双晶探头等）
• 连接线、耦合剂
• 校准试块、电池、充电器

四、适用范围

• 各类焊缝检测（钢结构、管道、压力容器）
• 锻件、铸件、板材、棒材内部缺陷检测
• 模具、轴类、齿轮、转子检测
• 铁路钢轨、车轴、桥梁、船舶探伤
• 机械加工件、汽车零部件质量检测

五、与相控阵探伤仪的简单区别

• 数字式超声波探伤仪：单探头、单角度、单波束，靠移动探头扫查，成本低、通用性强。
• 相控阵探伤仪：多阵元电子聚焦、多角度成像，精度更高、速度更快、价格更贵。
