HS700数字式超声波探伤仪是一种便携式无损检测设备，利用高频超声波在材料内部传播、反射的特性，检测金属、非金属工件内部的裂纹、气孔、夹杂、未焊透等缺陷，广泛用于工业制造、钢结构、压力容器、轨道交通等领域。

资料下载

核心特点

  1. 数字化显示，直观清晰液晶屏直接显示波形、数值、闸门、报警，比老式模拟机更易读数。
  2. 精度高、稳定性好自动校准、自动计算缺陷深度、水平距离、声程，减少人为误差。
  3. 数据可存储、可追溯可保存探伤波形、参数、检测报告，支持回放、导出、打印。
  4. 操作便捷、功能丰富自带 DAC/TCV 曲线、AVG 曲线、自动增益、缺陷报警、厚度测量等功能。
  5. 便携耐用手持机身、锂电池供电，适合现场野外作业，抗干扰能力强。
  6. 安全环保无辐射、无污染，对人体无害，可重复检测。

行业应用

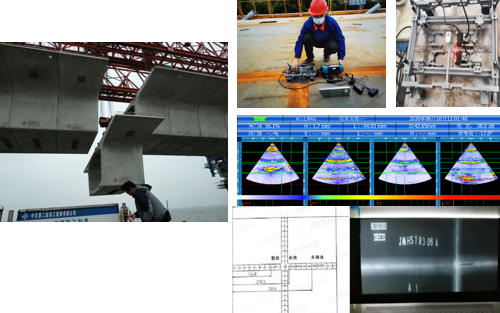

交叉焊缝检测系统

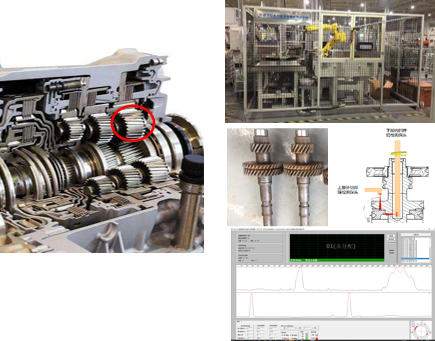

变速器档位自动检测方案

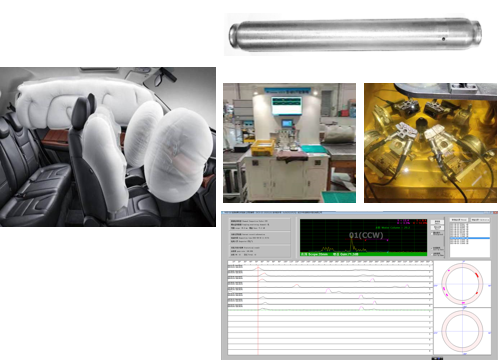

车安全气囊爆管检测方案

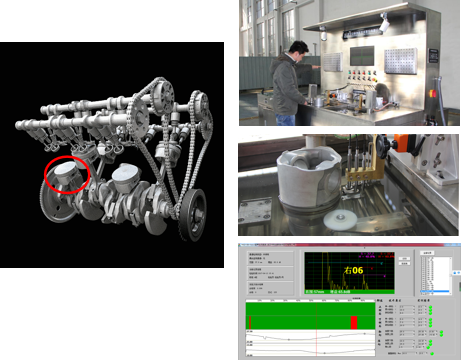

发动机活塞镶环自动检测方案

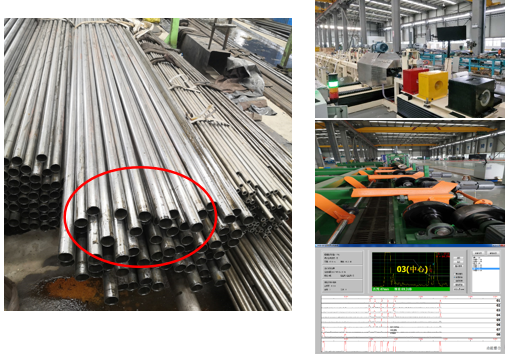

无缝钢管自动检测系统（旋转探头）

产品参数

参数分类 参数选项 相控阵通道 常规通道
PA/UT配置 接收/发射 64/128(PR) 8通道TOFD(4对一发一收)
脉冲发生器 激励脉冲电压 50V-100V 200V-350V
脉冲形式 负方波 负方波
发射脉冲宽度 30ns-1000ns/2.5ns 30ns-1000ns可调
发射脉冲重复频率 200Hz-20KHz 100Hz-1KHz可调
发射延迟 0-20μs/2.5ns 0-655μs/ 10ns
接收器 接收延迟 0~50μs/10ns /
增益范围 80dB/0.1dB(模拟)
+30 dB/6dB(数字)		 110dB/0.1dB
数据采集

扫描与显示

 系统带宽 0.5MHz-25MHz 0.5MHz-15MHz
采样率 100MHz/16bits 200MHz/10bits
最大A扫深度 实时点数 2048
聚焦模式 常规/动态/全范围 /
聚焦类型 深度/声程/投影聚焦 /
检波 射频、正检、负检、全检 射频、正检、负检、全检
扫描类型 扇扫/线扫/复合扫 /
显示模式 A/B/C/L/S/3D A/B/C
可编程TCG 点的数量 32个
最大增益量 40dB,步距0.1dB
最大增益斜率 40dB/μs
数据存储 1TB
显示器 尺寸 12.1″
分辨率 1280×800
触摸屏类型 电容式触摸屏
I/O接口 USB USB3.0/USB2.0
以太网 1000Mb/s(USB转换器)
视频输出 HDMI
编码器 ODU-7PIN双路编码器
语言 中文/英文
电源 直流供电电压 DC24V/6A
电池 10.8V-10.67Ah
连续工作时间 ≥4小时
整机尺寸 390×245×110(mm)
整机重量 不带电池5.5kg,两块电 池1.1kg
工作温度 (-10-45) ℃(参考值)
存放温度 (-10-45) ℃(参考值)

核心特点

  1. 数字化显示，直观清晰液晶屏直接显示波形、数值、闸门、报警，比老式模拟机更易读数。
  2. 精度高、稳定性好自动校准、自动计算缺陷深度、水平距离、声程，减少人为误差。
  3. 数据可存储、可追溯可保存探伤波形、参数、检测报告，支持回放、导出、打印。
  4. 操作便捷、功能丰富自带 DAC/TCV 曲线、AVG 曲线、自动增益、缺陷报警、厚度测量等功能。
  5. 便携耐用手持机身、锂电池供电，适合现场野外作业，抗干扰能力强。
  6. 安全环保无辐射、无污染，对人体无害，可重复检测。

产品参数

参数分类 参数选项 相控阵通道 常规通道
PA/UT配置 接收/发射 64/128(PR) 8通道TOFD(4对一发一收)
脉冲发生器 激励脉冲电压 50V-100V 200V-350V
脉冲形式 负方波 负方波
发射脉冲宽度 30ns-1000ns/2.5ns 30ns-1000ns可调
发射脉冲重复频率 200Hz-20KHz 100Hz-1KHz可调
发射延迟 0-20μs/2.5ns 0-655μs/ 10ns
接收器 接收延迟 0~50μs/10ns /
增益范围 80dB/0.1dB(模拟)
+30 dB/6dB(数字)		 110dB/0.1dB
数据采集

扫描与显示

 系统带宽 0.5MHz-25MHz 0.5MHz-15MHz
采样率 100MHz/16bits 200MHz/10bits
最大A扫深度 实时点数 2048
聚焦模式 常规/动态/全范围 /
聚焦类型 深度/声程/投影聚焦 /
检波 射频、正检、负检、全检 射频、正检、负检、全检
扫描类型 扇扫/线扫/复合扫 /
显示模式 A/B/C/L/S/3D A/B/C
可编程TCG 点的数量 32个
最大增益量 40dB,步距0.1dB
最大增益斜率 40dB/μs
数据存储 1TB
显示器 尺寸 12.1″
分辨率 1280×800
触摸屏类型 电容式触摸屏
I/O接口 USB USB3.0/USB2.0
以太网 1000Mb/s(USB转换器)
视频输出 HDMI
编码器 ODU-7PIN双路编码器
语言 中文/英文
电源 直流供电电压 DC24V/6A
电池 10.8V-10.67Ah
连续工作时间 ≥4小时
整机尺寸 390×245×110(mm)
整机重量 不带电池5.5kg,两块电 池1.1kg
工作温度 (-10-45) ℃(参考值)
存放温度 (-10-45) ℃(参考值)

行业应用

交叉焊缝检测系统
变速器档位自动检测方案
车安全气囊爆管检测方案
发动机活塞镶环自动检测方案
无缝钢管自动检测系统（旋转探头）
