HS 710 数字式超声波检测仪

HS 710 数字式超声波检测仪

HS 710 数字式超声波检测仪

HS 710数字式超声波探伤仪，是一款便携式工业无损检测核心设备，依托高频超声波反射原理，精准检测工件内部缺陷，兼顾便捷性与专业性，广泛应用于各类工业场景，为产品质量管控、设备安全运维提供可靠支撑。

核心优势

数字化精准检测：采用先进数字信号处理技术，波形清晰直观，自动校准、自动计算缺陷深度与位置，大幅降低人为误差，检测精度稳定可靠。
便携易操作：手持轻量化机身，锂电池长效供电，适配现场、野外等多种作业环境；液晶屏清晰显示参数与波形，操作简单，新手可快速上手。
数据可追溯：支持探伤波形、参数、检测报告的存储、回放与导出，可直接打印，满足各类行业检测规范，实现检测全过程可追溯。
功能全面适配：内置DAC/TCV曲线、AVG曲线、自动增益、缺陷报警、厚度测量等实用功能，适配多种检测需求，通用性强。
安全环保：无辐射、无污染，对人体无害，可重复检测，契合绿色工业生产理念。

行业应用

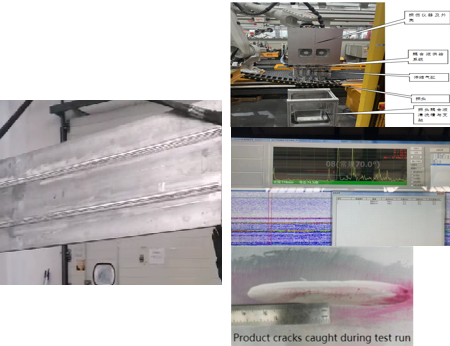

机车枕梁铝合金焊接超声波检测

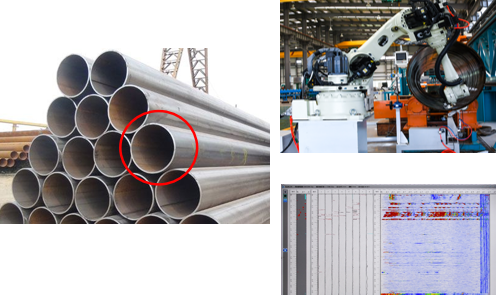

钢管端部超声波检测方案

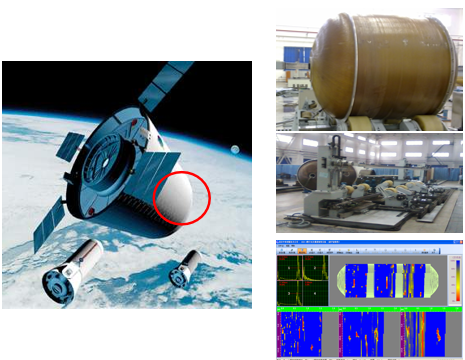

大型非金属壳体的超声波检测

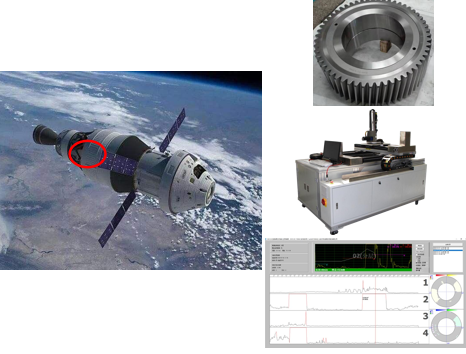

水浸超声波探伤线圈环零件

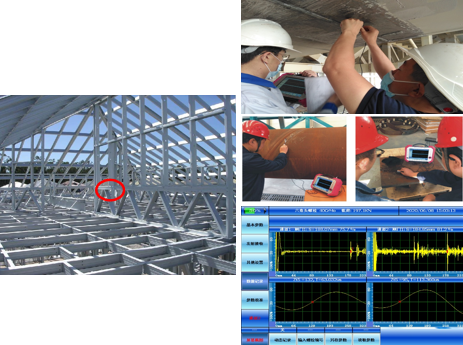

残余应力超声波检测

产品参数

参数分类		参数选项			相控阵通道			常规通道
PA/UT配置		接收/发射			64/128(PR)			8通道TOFD(4对一发一收)
脉冲发生器		激励脉冲电压			50V-100V			200V-350V
		脉冲形式			负方波			负方波
		发射脉冲宽度			30ns-1000ns/2.5ns			30ns-1000ns可调
		发射脉冲重复频率			200Hz-20KHz			100Hz-1KHz可调
		发射延迟			0-20μs/2.5ns			0-655μs/ 10ns
接收器		接收延迟			0~50μs/10ns			/
		增益范围			80dB/0.1dB(模拟) +30 dB/6dB(数字)			110dB/0.1dB
数据采集扫描与显示		系统带宽			0.5MHz-25MHz			0.5MHz-15MHz
		采样率			100MHz/16bits			200MHz/10bits
		最大A扫深度			实时点数			2048
		聚焦模式			常规/动态/全范围			/
		聚焦类型			深度/声程/投影聚焦			/
		检波			射频、正检、负检、全检			射频、正检、负检、全检
		扫描类型			扇扫/线扫/复合扫			/
		显示模式			A/B/C/L/S/3D			A/B/C
可编程TCG		点的数量			32个
		最大增益量			40dB,步距0.1dB
		最大增益斜率			40dB/μs
数据存储		1TB
显示器		尺寸			12.1″
		分辨率			1280×800
		触摸屏类型			电容式触摸屏
I/O接口		USB			USB3.0/USB2.0
		以太网			1000Mb/s(USB转换器)
		视频输出			HDMI
		编码器			ODU-7PIN双路编码器
语言		中文/英文
电源		直流供电电压			DC24V/6A
		电池			10.8V-10.67Ah
		连续工作时间			≥4小时
整机尺寸		390×245×110(mm)
整机重量		不带电池5.5kg,两块电			池1.1kg
工作温度		(-10-45) ℃(参考值)
存放温度		(-10-45) ℃(参考值)

核心优势

数字化精准检测：采用先进数字信号处理技术，波形清晰直观，自动校准、自动计算缺陷深度与位置，大幅降低人为误差，检测精度稳定可靠。
便携易操作：手持轻量化机身，锂电池长效供电，适配现场、野外等多种作业环境；液晶屏清晰显示参数与波形，操作简单，新手可快速上手。
数据可追溯：支持探伤波形、参数、检测报告的存储、回放与导出，可直接打印，满足各类行业检测规范，实现检测全过程可追溯。
功能全面适配：内置DAC/TCV曲线、AVG曲线、自动增益、缺陷报警、厚度测量等实用功能，适配多种检测需求，通用性强。
安全环保：无辐射、无污染，对人体无害，可重复检测，契合绿色工业生产理念。

产品参数

参数分类		参数选项			相控阵通道			常规通道
PA/UT配置		接收/发射			64/128(PR)			8通道TOFD(4对一发一收)
脉冲发生器		激励脉冲电压			50V-100V			200V-350V
		脉冲形式			负方波			负方波
		发射脉冲宽度			30ns-1000ns/2.5ns			30ns-1000ns可调
		发射脉冲重复频率			200Hz-20KHz			100Hz-1KHz可调
		发射延迟			0-20μs/2.5ns			0-655μs/ 10ns
接收器		接收延迟			0~50μs/10ns			/
		增益范围			80dB/0.1dB(模拟) +30 dB/6dB(数字)			110dB/0.1dB
数据采集扫描与显示		系统带宽			0.5MHz-25MHz			0.5MHz-15MHz
		采样率			100MHz/16bits			200MHz/10bits
		最大A扫深度			实时点数			2048
		聚焦模式			常规/动态/全范围			/
		聚焦类型			深度/声程/投影聚焦			/
		检波			射频、正检、负检、全检			射频、正检、负检、全检
		扫描类型			扇扫/线扫/复合扫			/
		显示模式			A/B/C/L/S/3D			A/B/C
可编程TCG		点的数量			32个
		最大增益量			40dB,步距0.1dB
		最大增益斜率			40dB/μs
数据存储		1TB
显示器		尺寸			12.1″
		分辨率			1280×800
		触摸屏类型			电容式触摸屏
I/O接口		USB			USB3.0/USB2.0
		以太网			1000Mb/s(USB转换器)
		视频输出			HDMI
		编码器			ODU-7PIN双路编码器
语言		中文/英文
电源		直流供电电压			DC24V/6A
		电池			10.8V-10.67Ah
		连续工作时间			≥4小时
整机尺寸		390×245×110(mm)
整机重量		不带电池5.5kg,两块电			池1.1kg
工作温度		(-10-45) ℃(参考值)
存放温度		(-10-45) ℃(参考值)

行业应用

机车枕梁铝合金焊接超声波检测

钢管端部超声波检测方案

大型非金属壳体的超声波检测

水浸超声波探伤线圈环零件

残余应力超声波检测
